Вакуумний насос типу 2X є двоступенєвою структурою, його робота складається з двох частин високого тиску та низького тиску, його вдихання з'єднано з вакуумним контейнером або вакуумним обладнанням, під час роботи велика кількість газу в контейнері буде вдихати та виводити.

l、 Одне з основних обладнань для видалення газу, він може бути використаний окремо, а також може бути підключений до ультрависокого вакуумного насосу, наприклад, насосу з додатковим тиском, диффузійного насосу, молекулярного насосу, який використовується як передній насос, широко використовується для виробництва електронних пристроїв, вакуумної суші, фільтрації, наповнення, покриття, зварювання, плавлення та лабораторне обладнання.
2, в межах температури навколишнього середовища від 5 ° C до 40 ° C, тиск входу повітря менше, ніж в умовах 10 т, дозволяє довгострокову роботу, коли відносна температура насосного газу перевищує 90%, слід відкрити клапан.
Впускне повітря не повинно працювати безперервно в атмосфері більше 3 хвилин.
4, не підходить для видалення газу, що корозує метали, хімічно реагує на насосну олію, містить частинки пилу, а також надмірне вміст кисню, вибухові, токсичні гази.

1	高真空室外	2	Внутрішній рот	3	ротор	4	Переповітряний труб	5	Вихлопний клапан
6	Низька вакуумна камера	7	ротор	8	Скрапінг	9	Весна	10	Вихлопний клапан

Рисунок 1 є схемою насосу з роторним вакуумним насосом, ротор 3 і 7 розрізані з високою вакуумною зовнішньою 1 і низькою вакуумною камерою 6, ротор 3 і 7 обертаються вздовж напрямку стрілки, приводячи ротор, що слізгає всередині резервуара ротора, завдяки ролі пружини 9 та центрифугальної сили, зовнішня сторона ротора тісно прикріплена до внутрішньої поверхні високої та низької вакуумної камери, що слізгає, розділяє ротор з місячним простором, утвореним високою та низькою вакуумною камерою, від вхідного рота 2 до вихлопного клапана 5 та від вихлопного труби 4 до вихлопного клапана 10, утворюючи два або три об'єми, і періодичні зміни розміру, коли розташування роторного вакуумного насосу продов Об'єм поступово зменшується, тиск підвищується, а потім розпливаються вихлопні клапани 5 і 10, щоб видалити газ з вакуумної камери, газ проходить через поверхню масла і виходить в атмосферу, оскільки масла затоплена вихлопними клапанами, тому може запобігти поверненню газу до вакуумної камери. Коли тиск насосу вищий, клапани високої та низької вакуумної камери вихлопні, еквівалентні одноступеневому насосу, коли рівень вакууму вищий, весь газ входить у вакуумну камеру, а потім вихлопний клапан 10, в цей час другий ступень серійного переходу до роботи двоступеневого насосу.

Якщо видалений газ містить більш високий паровий газ, коли газ стискається, а частковий тиск його пари перевищує насичений тиск цієї пари при температурі в насосі, пара стискається в рідину, круговий вакуумний насос не може бути виведений, а змішаний у вакуумній олії, що значно зменшує продуктивність насосу. Якщо змішати належну кількість повітря, щоб пара під стисненням, її частковий тиск також нижчий, ніж насичений тиск температури насосу, пара може бути виведена з насосу, перш ніж перетворитися на рідину, тому насоси цієї серії 2X-4 і вище оснащені допувальними клапанами, які можуть вмістити певну кількість газу 11 дивіться рисунок 1

2X подвійний ротаційний вакуумний насос			2Х-2	2Х-4А	2X-8А	2х-8	2Х-15А	2Х-15	2Х-30	2X-70
			2	4	8		15		30	70
Крайній вакуум	Гонкай місто місто Кайкі	ПА (Торр)	6.0×10-2(≤5×10-3)110
			6.0×10-1(≤5×10-3)						(≤1×10)
потужність двигуна (кВт)			0.37	0.55	1.1		1.5		3	5.5
Підвищення температури (℃)			≤40
Діаметр входу повітря (мм)			18	25	40		40		65	80
Швидкість обертання (об/мін)			450		590					420
Використання масла (л)			0.7	1.0	2.0		2.8		3.0	4.2
Шум дБ(А)			68	≤68	≤70		≤75		≤78(～70)	≤80(～75)
Розмір (см)			56×31×39	56×34×37	79×43×54		79×53×54		78×50×56	91×65×70
Моделі електромагнітних клапанів			ДДК-JQ25		ДДК-JQ40				ДДК-JQ65	ДДК-JQ80
Вага (кг)			58	55	80		110		232	330
спосіб охолодження			Природне охолодження			Охолодження водою	Природно холодно	Охолодження водою
Обсяг охолодження (л/мин)			-			＞0.5	-	＞0.8	＞1	＞2

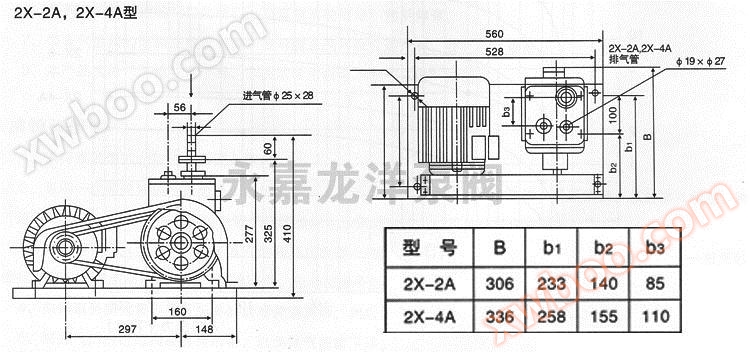

2X-2A, 2X-4A типу двоступенєвий ротаційний вакуумний насос

2X-8, 2X-15 типу двоступенєвий круговий вакуумний насос

2X-30A, 2X-70A типу двоступенєвий ротаційний вакуумний насос

Диаграма розмірів монтажу двоступеневого роторного вакуумного насосу типу 2X-4A (новий)

Диаграма розмірів монтажу вакуумного насосу типу 2X-4B

Кодовий номер моделі	φD1	φD2	φD3	Аль	А2	А3	Н1	Н2	М	ФД	Н1	H2	H3	Л1	Л2	Л3	В1	В2	Б3	К1	К2	ФДЛ	ФД2
2Х-1	27	20	50	23	30	34	3	3	48	5.5	270	265	230	435	352	135	250	215	157	60		11	20
2Х-2	30	25				45	3	3	55	6	270	260		400	380		260	260	200			10	25
2х-4	32	28	55	31	35	45	4	3	55	6.5	340	327	267	520	480	119	300	260	200	82	105	11	25
2х-8	41	34	64	38	42.5	52.5	4	3	64	7	360	380	302	560	520	130	328	280	210	88	112	11	32
2Х-15	56.5	36	105	54	70	80	5	3	100	11	540	511	340	772	736	170	542	492	364	120	80	14
2Х-30	85	65	105	75	85	93	5	3	100	9	560	550	463	780	730	185	500	390	340	140	136	16
2X-70		80	125	96	105	113	6	3	130	9	692	680	556	908	848	210	650	530	470	176	144	20	G3

Насос повинен бути встановлений на міцному місці, навколо якого має бути достатньо місця для перевірки, обслуговування та обслуговування.
2, під підставою насосу слід зберігати рівень підстави, в чотирьох кутах підстави рекомендується встановити гуму для амортизації удару або виливання болтів, щоб забезпечити плавну роботу насосу та невеликі вібрації.
3, трубопровід з'єднання насосу і системи повинен бути надійно герметизований, для великого насосу може бути використано металевий трубопровід з'єднання герметичної подушки з застосуванням маслостійкої гуми, для невеликого насосу може бути використано вакуумне з'єднання клею, діаметр трубопровіду не повинен бути меншим, ніж (Під час зварювання трубопроводу слід очистити зварювальний шлам з трубопроводу, суворо заборонено вводити зварювальний шлам в камеру насосу.)
У з'єднанні трубопроводу, користувач може встановити клапан і вакуумометр над входом насосу, щоб перевірити межний тиск насосу в будь-який час.
5, підключення джерела живлення, паралельно з'єднання проводу землі та встановлення відповідних специфікацій перекривача та теплового реле.
6, коли насос працює з електричним випробуванням, необхідно зняти ремінь двигуна, щоб підтвердити, що поворот насосу відповідає заданим напрямкам, щоб його можна було ввести в експлуатацію, щоб запобігти зворотньому вприску масла насосом. (Перенаправлено в напрямку Захисний капітал)
Для насосів з охолоджуючою водою, підключіть охолоджуючу воду відповідно до правил.
8, якщо насос встановлює електромагнітний клапан, клапан і насос повинні працювати одночасно.
Коли насос виводить газ, який впливає на робоче середовище, можна встановити або встановити фільтр масляного туману в вихлопному отворі.

1, двоступенєвий ротаційний вакуумний насос роботи Уваги:
(1) періодичний запуск 1-2 рази, спостерігати за незвичайним звуком і спеціальними вібраціями під час роботи, без проблем, щоб безперервно працювати.
(2) Зверніть увагу, що поверхня масла повинна знаходитися між двома лініями ознаки масла в дзеркалі, більша кількість масла викликає труднощі з запуском, повернення масла, вприскування масла та інші несприятливі явища, менше впливає на рівень вакууму. При недостатньому обсягу нафти потрібно заправляти через отвор для заправки. Зверніть увагу, що поверхня масла насосу повинна знижуватися, після того, як насос буде працювати безперервно кілька оборотів, поверхня масла підніметься.
3) Відкрийте охолоджуючу воду
(4) Відкрийте клапан на вузлі насосу, розмір відкриття залежить від конкретних ситуацій.
Для першого встановленого кругового вакуумного насосу, спочатку слід зробити випробувальну роботу, в цей час насос не повинен бути встановлений неправильними вібраціями та без спеціальних ударних звуків, двигун не повинен бути перевантажений, температура масла та кінцевий рівень вакууму повинні відповідати технічним специфікаціям.
3, після спирального вакуумного насосу спочатку слід вимкнути клапан на вузлі, встановлений випускний клапан для випуску газу на насос, а потім перерізати джерело живлення, а потім зупинити джерело води.
4, Уваги при використанні двоступеневого кругового вакуумного насосу:
1) Завжди звертайте увагу на рівень нафти.
(2) Після запуску насосу повільно відкрийте клапан.
(3) часто зверніть увагу на те, чи працює насос нормально, чи є спеціальний звук, чи працює двигун надмірною навантаженням.
(4) Зверніть увагу на те, чи перервана вода охолодження.
(5) Зверніть увагу, що температура насосу не перевищує 40 ° C
(6) Коли після паркування температура ротаційного вакуумного насосу знижується до 5 ° C, холодна вода в насосі повинна бути очищена.
