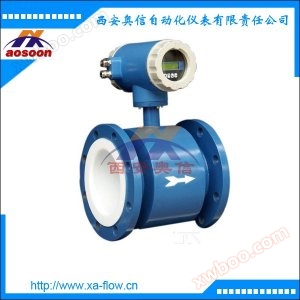

Протокометр рідини кислотно-щелочної розумний електромагнітний протокометр протокометр соленої води в Сіані
Основні технічні параметри
Стандарт виконання: JB/T 9248-1999
2、公称通径：15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
Максимальна швидкість: 15 м/с
4) Точність:
DNl5～DN600， Показані значення: ± 0,3% (швидкість потоку ≥ 1 м / с); ±3 мм/с (швидкість потоку <1 м/с)
DN700—DN3000， ± 0,5% показного значення (швидкість потоку ≥ 0,8 м / с); ± 4 мм / с (швидкість потоку < 0,8 м / с)
Проводність рідини: ≥5uS/cm
6 Названий тиск:
DNl5 - DN150 (4,0 МПа)
DNl5 - DN600 (1,6 МПа)
DN200 - DN1000 (1,0 МПа)
DN700 - DN3000 (0,6 МПа)
Спеціальне замовлення (6,3, 10MPa)
7 Температура навколишнього середовища:
Датчик (-25 ℃ - 10 60 ℃)
Перетворювачі та інтегральні (-10 ℃ - 10 60 ℃)
8. Матеріали підкладки: політетрафторетилен, полінеопрен, поліуретан, поліперфторетилен (F46), ПФА
Максимальна температура рідини:
Розмір тіла (70°C)
Тип сепарації: полінеопренова підкладка (80 ° C); 120℃）
Тип сепарації: поліуретанова підкладка (80 ℃)
Тип сепарації: політетрафторилова підкладка (100 ° C); 150℃）
Тип сепарації: ПФЕП (F46) (100 ℃); 150℃）
Тип сепарації: ПФА (100 ° C); 150℃）
Матеріали електродів сигналу та заземлення: нержавіюча сталь 0Crl8Nil2M02Ti, сплав C, сплав B, титан, тантал, сплав платини / ірідію, карбід вольфраму з покриттям нержавіючої сталі
Механізм резки електродів: DN300 - DN3000
Матеріал фланців з'єднання: вуглецева сталь
Матеріал фланця: нержавіюча сталь 1Crl8Ni9Ti
Матеріали для захисту імпорту фланців:
DN65-DNl50 (нержавіюча сталь 1Crl8Ni9Ti)
DN200 ~ DNl600 (вуглецева сталь десять нержавіюча сталь 1Crl8Ni9Ti)
15 Захист корпусу:
Датчики з розділеною гумовою або поліуретановою підкладкою DNl5-DN3000 (IP65 або IP68)
Інші датчики - мір потоку та сепаратний перетворювач (IP65)
Відстань (розділений тип): датчик відстані перетворювача зазвичай не перевищує 100 м
Примітки до монтажу кислотно-щелочного рідинометра
1, мір потоку сірної кислоти повинен бути встановлений в горизонтальному трубопроводі нижче і вертикально вгору, щоб уникнути встановлення в найвищій точці на трубопроводі і вертикально вниз.
2, повинні бути встановлені в підйомній частині трубопроводу 3, встановлені в отворі викидів трубопроводу, повинні бути встановлені в нижній частині трубопроводу.
Якщо відстань між трубопроводами перевищує 5 м, встановіть вихлопний клапан нижче від датчика.
Датчик *** не може бути встановлений на вхідному виході насосу, використовується для встановлення на виході насосу.
Перед струмовимірником повинен бути не менше 10 * D (D - внутрішній діаметр струмовимірника) довжини прямого сегмента, а позаду - 5 * D довжини прямого сегмента.
