Огляд:

Гієнічний клас пневматичних кульцевих клапанів проходить точний процес перевірки та суворий контроль якості, а канали проходять точну полірування та стерилізацію, використовуючи повне уплотнення F4, без мертвих кутів та легко очищуються. Пневматичний санітарний кульцевий клапан корпус виконаний з нержавіючої сталі, внутрішні стіни каналу 0.5um електронного полірування, щоб зберегти рідину без перешкод.

Детальні параметри

Технічні специфікації

Примітка: Серія довжина конструкції кульцевих клапанів і розміри фланців з'єднання можуть бути спроектовані і вироблені відповідно до вимог користувача

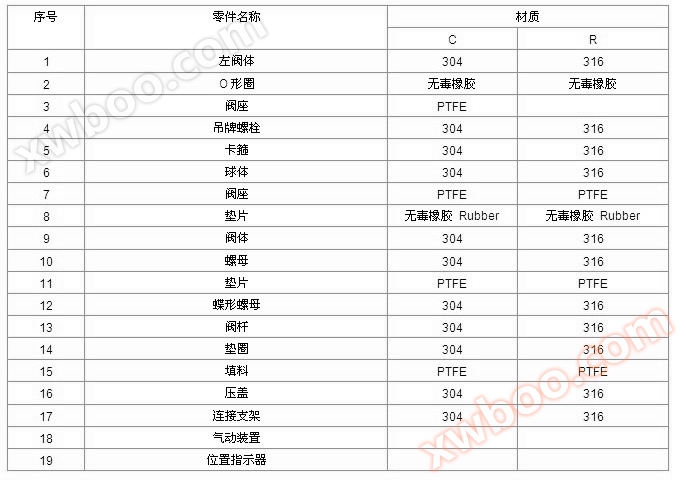

Матеріали основних деталей

Примітка: Матеріали основних компонентів та герметичних кольців також можуть бути розроблені відповідно до фактичних умов роботи або особливих вимог користувача.

Основні форми та розміри фланців з'єднання

Інструкція по обслуговуванню та установці
Перед встановленням цього клапана потрібно очистити трубопровід і клапан, а герметична поверхня не повинна мати подріпин та брудів, щоб уникнути внутрішнього витоку або скоротити термін служби продукту.
2, при встановленні необхідно ретельно перевірити, чи відповідає модель з'єднання зашипника, зашипник і з'єднання клапана повинні бути встановлені спеціальні герметичні кольця, щоб цей клапан був надійним герметиком з'єднання трубопроводу. Можна встановлювати як горизонтальні, так і вертикальні труби.
3, клапан встановлюється, щоб завершити проникнення в середовище тиску, ручка обертається на 90 ° для перевірки внутрішньої і зовнішньої герметики, якщо немає витоку, вона може бути введена в нормальне використання.
4, в процесі використання, якщо виявлено, що клапан метелика закритий, всередині все ще є витік, необхідно замінити герметичні кольця, знову правильно встановити після введення в експлуатацію.
5, цей клапан метелика, як правило, використовується для підключення та відключення середовища, також може бути використаний для регулювання потоку, але не встановлюйте цей клапан в системі, яка вимагає суворого регулювання розміру потоку середовища.
Виробництво продукції, стандарти перевірки
Стандарт виробництва: GB / T12237-1989 Стандарт перевірки: GB / T13927-1992 JB / T9092-1999
Додаткові аксесуари
① електромагнітний клапан (DC24V, AC220V) (вибухонепроникний, звичайний);
2. повітряний фільтр зниження тиску (три комбінати);
вимикач обмеження (вибухонепроникний, звичайний);
Ручний оператор;
⑤电气定位器(4-20MA)气动阀门定位器(0.15-0.8)Mpa；
